YZRE系列
概述：
YZRE系列起重及冶金用绕线转子制动三相异步电动机由YZR系列电动机和制动器二部分组成，YZRE系列电动机的电机部分符合JB/T2027-93《YZR系列起重及冶金用绕线转子三相异步电动机技术条件》。YZRE系列为绕线转子制动电动机，把驱动和制动两种功能集于一体，该电动机具有过载能力大和机械强度高的特点。适合于各种类型的起重及冶金机械或其它类似的设备上，作驱动和制动用。
电动机在下列环境条件下能正常运行：
1、冷却介质温度不超过40℃（F级绝缘电动机）或60℃（H级绝缘电动机）。
2、海拔不超过1000米。
3、月平均温度25℃时，最大空气相对温度为90%。
4、YZRE-TH系列为用于温热带气候环境的派生产品，除第1、2条规定的条件下，并能在下列环境条件下正常运行。
（1）在25℃时，最大空气相对温度为95%
（2）有凝露和霉菌。
工作制:
电动机的工作制按GN755《电动基本技术要求》规定，分为S2、S3、S4和S5等四种类型，并以40%负载持续率的S3工作制为基准工作制。
电动机在基准工作制的额定功率、转动惯量Jm、转子开路电压、静态制动力矩和机座号的对应关系见表1
| 1500r/min | 1000r/min | 750r/min | 静态 制动力矩 N。m | |||||||
| 机座号 | 功率 KW | JM KG.M2 | 转子开 路电压V | 功率 KW | JM KG.M2 | 转子开 路电压V | 功率 KW | JM KG.M2 | 转子开 路电压V | |
| 112M | 2.2 | 0.035 | 132 | 1.5 | 0.04 | 100 | ||||
| 132M1 | 3.7 | 0.07 | 187 | 2.2 | 0.07 | 132 | ||||
| 132M2 | 5.5 | 0.08 | 139 | 3.7 | 0.08 | 185 | ||||
| 160M1 | 7.5 | 0.15 | 185 | 5.5 | 0.15 | 138 | ||||
| 160M2 | 11 | 0.18 | 252 | 7.5 | 0.18 | 185 | ||||
| 160L | 15 | 0.22 | 218 | 11 | 0.22 | 250 | 7.5 | 0.22 | 205 | 100 |
| 180L | 22 | 0.40 | 250 | 15 | 0.40 | 218 | 11 | 0.40 | 172 | 150 |

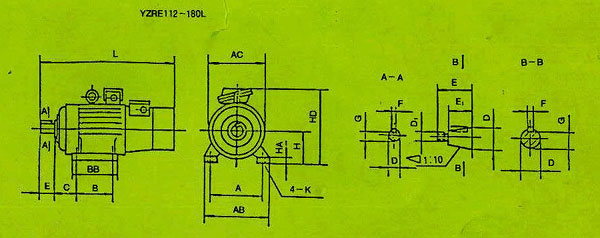

外型及安装尺寸：
表２
| 机座号 | |||||||||||||||||||||
| A | B | C | D | E | E1 | F | G | H | K | ||||||||||||
| 基本 尺寸 | 基本 尺寸 | 基本 尺寸 | 极限 偏差 | 基本 尺寸 | 极限 偏差 | D1 | 基本 尺寸 | 极限 偏差 | 基本 尺寸 | 极限 偏差 | 基本 尺寸 | 极限 偏差 | 基本 尺寸 | 极限 偏差 | 基本 尺寸 | 极限 偏差 | 基本 尺寸 | 极限 偏差 | 位置度 公差 | 螺栓 直径 | |
| 112M | 190 | 140 | 70 | ±2.0 | 32 | +0.018 +0.002 | - | 80 | ±0.37 | - | - | 10 | 0 -0.036 | 27 | 0 -0.2 | 112 | 0 -0.5 | 12 | +0.43 0 | Φ1.0M | M10 |
| 132M | 216 | 178 | 89 | 38 | 33 | 132 | |||||||||||||||
| 160M | 254 | 210 | 108 | ±3.0 | 48 | 110 | ±0.43 | 14 | 0 -0.043 | 42.5 | 160 | 15 | Φ1.5M | M12 | |||||||
| 160L | 254 | ||||||||||||||||||||
| 180L | 279 | 279 | 121 | 55 | M36*3 | 82 | 0 -0.46 | 19.9 | 180 | ||||||||||||
| 机座号 | 外形尺寸 | |||||
| AB | AC | BB | HA | HD | L | |
| 112M | 250 | 245 | 235 | 18 | 335 | 670 |
| 132M | 275 | 285 | 260 | 20 | 365 | 730 |
| 160M | 320 | 325 | 290 | 25 | 425 | 875 |
| 160L | 335 | 920 | ||||
| 180L | 360 | 360 | 380 | 465 | 1010 | |

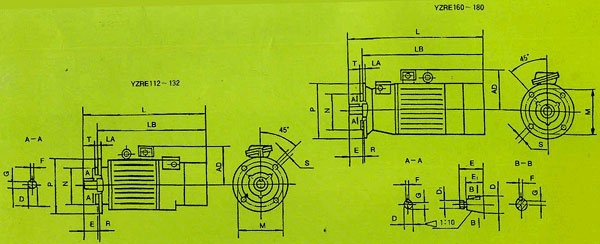

表3
| 机座号 | 凸缘号 | 安装尺寸及公差 | ||||||||||||||
| D | D1 | E | E1 | F | G | M | N | P | ||||||||
| 基本 尺寸 | 极限 偏差 | 基本 尺寸 | 极限 偏差 | 基本 尺寸 | 极限 偏差 | 基本 尺寸 | 极限 偏差 | 基本 尺寸 | 极限 偏差 | 基本 尺寸 | 极限 偏差 | |||||
| 112M | FF215 | 32 | +0.018 +0.002 | - | 80 | ±0.37 | - | - | 10 | 0 -0.036 | 27 | 0 -0.2 | 215 | 180 | +0.014 -0.011 | 250 |
| 132M | FF265 | 38 | 33 | 265 | 230 | +0.016 -0.013 | 300 | |||||||||
| 160M | FF300 | 48 | 110 | ±0.43 | 14 | 0 -0.043 | 42.5 | 300 | 250 | 350 | ||||||
| 160L | ||||||||||||||||
| 180L | 55 | M36*3 | 82 | 0 -0.46 | 19.9 | |||||||||||
| 机座号 | 凸缘号 | 安装尺寸及公差 | 外形尺寸 | ||||||||||
| R | S | T | 孔数 （个） | AD | L | LA | LB | ||||||
| 基本 尺寸 | 极限 偏差 | 基本 尺寸 | 极限 偏差 | 位置度 公差 | 螺栓 直径 | ||||||||
| 112M | FF215 | 0 | ±2.0 | 15 | +0.43 0 | Φ1.5M | M12 | 4 | 4 | 220 | 670 | 14 | 590 |
| 132M | FF265 | 230 | 730 | 650 | |||||||||
| 160M | FF300 | ±3.0 | 19 | +0.52 0 | M16 | 5 | 260 | 905 905 | 18 | 795 | |||
| 160L | 840 | ||||||||||||
| 180L | 280 | 1020 | 910 | ||||||||||

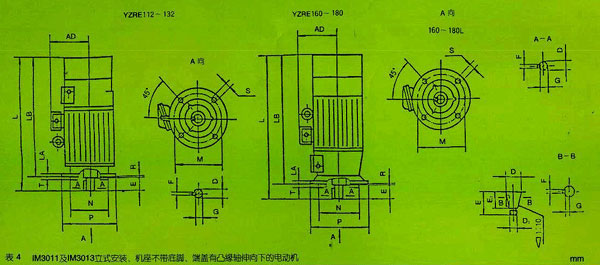

表4
| 机座号 | 凸缘号 | 安装尺寸及公差 | |||||||||||||
| D | D1 | E | E1 | F | G | M | N | ||||||||
| 基本 尺寸 | 极限 偏差 | 基本 尺寸 | 极限 偏差 | 基本 尺寸 | 极限 偏差 | 基本 尺寸 | 极限 偏差 | 基本 尺寸 | 极限 偏差 | 基本 尺寸 | 极限 偏差 | ||||
| 112M | FF215 | 32 | +0.018 +0.002 | - | 80 | ±0.37 | - | - | 10 | 0 -0.036 | 27 | 0 -0.2 | 215 | 180 | +0.014 -0.011 |
| 132M | FF265 | 38 | 33 | 265 | 230 | +0.016 -0.013 | |||||||||
| 160M | FF300 | 48 | 110 | ±0.43 | 14 | 0 -0.043 | 42.5 | 300 | 250 | ||||||
| 160L | |||||||||||||||
| 180L | 55 | M36*3 | 82 | 0 -0.46 | 19.9 | ||||||||||
| 机座号 | 凸缘号 | 外形尺寸 | ||||||||||||
| P | R | S | T | 孔数 （个） | AD | L | LA | LB | ||||||
| 基本 尺寸 | 极限 偏差 | 基本 尺寸 | 极限 偏差 | 位置度 公差 | 螺栓 直径 | |||||||||
| 112M | FF215 | 250 | 0 | ±2.0 | 15 | +0.43 0 | Φ1.5M | M12 | 4 | 4 | 220 | 670 | 14 | 590 |
| 132M | FF265 | 300 | 230 | 730 | 650 | |||||||||
| 160M | FF300 | 350 | ±3.0 | 19 | +0.52 0 | M16 | 5 | 260 | 905 905 | 18 | 795 | |||
| 160L | 840 | |||||||||||||
| 180L | 280 | 1020 | 910 | |||||||||||
