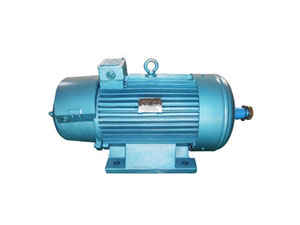

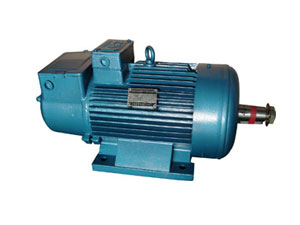

JZRⅡ系列

概述：

JZR2系列起重及冶金用电动机，绝缘等级分B级、F级两种。过载能力大，机械强度高适用于各种起重机配套，也可用于类似设备。

series insulation with insulation class B F for crane and metallurgical uses. frature with high ovrtload capacity and adequate mechanical strength are specifically suitable for crane,machineries and similar equipments.

工作条件：

电源电压380V，电源频率50HZ

转子绕组回路串电阻限制启动电流不超过额定电流2倍

环境温度:B F级绝缘电动机均不超过40℃

海拔不超过1000M

经常振动及冲击

频繁起动.制动及逆转

rated voltage 380V, Rated frequency 50HZ

starting current not exceeding two times of the rated

current with external resistor connected to rotor

Ambiebt remperature not exceeding 40℃

Altitude from sea-level not exceeding 1000M

Frequent mechanical vibrations and shocks

Frequent starting braking and reversing

结构

防护等级：IP44

冷却方法：IC411

安装形式：IM1001、IM1002、IN1003、IM1004

传动方式

电动机采用联轴器或正赤轮传动时，采用正齿轮传动时,其齿轮节圆直径不小于轴伸直径2倍。

structure

the protection rank: IP44

cooling method: IC411

installs the form: When IM1001, IM1002, IN1003, IM1004

type of drive

Coupling or spur grar drive For spur gear drive the pitch diameter of the pinion shall not be less tan twice od the motor shaft...

定货须知:

1.定货时必须说明产品型号、额定功率、额定电压、额定频率、调速范围及在此范围内的运行特性，接线盒位置等。

2.如有特殊要求，经双方协商后，可提供其他极数，其他结构及安装型式的电动机，也可配带各种转感器（测速发动机、超速开关=编码器等），各种制动器（电磁式、涡流式）各种热敏保护装置和加热带等。

技术数据表：

机座号 Frame size	同步转速 Synchr speed
	750r/min						600r/min
	P2 KW				U2 V	Jm kg-㎡	P2 KW				U2 V	Jm kg-㎡
	25%	40%	60%	100%	U2 V	Jm kg-㎡	25%	40%	60%	100%	U2 V	Jm kg-㎡
112M
132M1
132M2
160M1
160M2
160L	8.5	7.5	6.3	5.5	205	0.190
180L	13	11	9.5	8.0	8.0	0.370
200L	17	15	13	11	11	0.630
225M	26	22	19	16	16	0.770
250M1	36	30	26	22	22	1.39
250M2	42	37	32	27	27	1.61
280S	52	45	39	33	33	2.30	42	37	32	27	150	3.20
280M	63	55	47	40	40	2.80	52	45	39	33	172	3.70
315S	85	75	63	55	55	5.80	63	55	47	40	242	6.80
315M	100	90	75	65	65	6.40	85	75	63	55	325	8.10
355M	125	110	92	80	80	14.1	100	90	75	65	330	14.2
355L1	150	132	110	95	95	15.8	125	110	92	80	388	16.4
355L2	185	160	132	115	115	17.3	150	132	110	95	475	18.0

机座号 Frame size	同步转速 Synchr speed
	1500r/min						1000r/min
	P2 KW				U2 V	Jm kg-㎡	P2 KW				U2 V	Jm kg-㎡
	25%	40%	60%	100%	U2 V	Jm kg-㎡	25%	40%	60%	100%	U2 V	Jm kg-㎡
112M	2.5	2.2	1.8	1.5	85	0.030	1.8	1.5	1.1	0.8	100	0.030
132M1	4.2	3.7	3.0	2.5	110	0.060	2.5	2.2	1.8	1.5	132	0.060
132M2	6.3	5.5	4.8	4.0	140	0.070	4.0	3.7	3.0	2.5	185	0.070
160M1	8.5	7.5	6.3	5.0	180	0.11	6.3	5.5	4.8	4.0	138	0.120
160M2	13	11	9.5	8.8	180	0.13	8.5	7.5	6.3	5.5	185	0.149
160L	17	15	13	11	260	0.15	13	11	9.5	8.0	250	0.190
180L	25	22	19	16	270	0.25	17	15	13	11	218	0.370
200L	35	30	26	22	270	0.41	25	22	19	16	200	0.630
225M	42	37	32	27	325	0.51	35	30	25	22	250	0.780
250M1	52	45	39	33	185	0.89	42	37	32	27	250	1.410
250M2	63	55	47	40	230	1.03	52	45	39	33	290	1.630
280S	85	75	63	55	240	2.00	63	55	47	40	280	2.20
280M	100	90	75	65	310	2.20	85	75	63	55	370	2.80
315S							100	90	75	65	255	5.40
315M							125	110	92	80	305	6.40
355M
355L1
355L2

外型及安装尺寸：

YZR2 112~355IM1 安装尺寸及外型尺寸表

机座号	安装尺寸 Mounting Dimensions
	A	A/2	B	C	CA	D	D1	E	E1	F	G	H
112M	190	95	140	70	300	32		80		10	27	112
132M	216	108	178	89		38					33	132
160M	254	127	210	108	330	48		110		14	42.5	160
160L			254
180L	279	139.5	279	121	360	55	M36*3		82		19.9	180
200L	318	159	305	133	400	60	M42*3	140	105	16	21.4	200
225M	256	178	311	149	450	65					23.9	225
250M	406	203	349	168	540	70	M48*3			18	25.4	250
280S	457	228.5	368	190		85	M56*4	170	130	20	31.7	280
280M			419
315S	508	254	406	216	600	95	M64*4			22	35.2	315
315M			457
355M	610	305	560	254	630	110	M80*4	210	165	25	41.9	355
355L			630

机座号	外形尺寸 OVERALL DIMENSIONS
机座号	K	螺栓直径	AB	AC	AD	BB	HA	HD	L	LC
112M	12	M10	250	235	160	225	20	315	588	670
132M	12	M10	275	285	160	240	22	355	645	727
160M	15	M12	320	320	200	290	25	425	755	868
160L			320	320	200	330			800	912
180L			360	360		380		470	868	980
200L	19	M16	406	406	245	390	28	520	975	1118
225M	19	M16	455	425	245	410	28	560	1048	1190
250M	24	M20	515	470	315	500	30	325	1195	1137
280S			575	530		520	32	735	1265	1438
280M			575	530		570	32		1315	1489
315S	28	M24	640	620	370	550	35	835	1385	1565
315M			640	620	370	600	35	835	1440	1613
355M			740	695	440	710	38	990	1650	1864
355L			740	695	440	780	38	990	1720	1934

YZR2 112~225IM3 安装尺寸及外型尺寸表

机座号	安装尺寸 Mounting dimensions
	凸缘号	D	D1	E	E1	F	G	M	N	P	R*
112M	FF215	32	-	80	-	10	27	215	180	250	0
132M	FF265	27					33	265	230	300
160M	FF300	48		110		14	42.5	300	250	350
160L
180L		55	M36*3		82		19.9
200L	FF400	60	M42*3	140	105	16	21.4	400	350	450
225M		65					23.9

机座号	外型尺寸 Overall Dimensions
	S	螺栓直径	T	个数	AD	HE	L	LA	LB
112M	15	M12	4	4	160	203	588	14	508
132M						218	645		565
160M	19	M16	5		200	265	755	18	645
160L							800		690
180L						285	868		758
200L				8	245	317	975	20	835
225M						335	1048		908

YZR2 112~315IM3 安装尺寸及外型尺寸表

机座号	安装尺寸 Mounting dimensions
	凸缘号	D	D1	E	E1	F	G	M	N	P	R	S	螺旋直径	T	个数
112M		32	-	80	-	10	27	215	180	250	0	15	M12	4	4
132M		38					33	265	230	300
160M	FF300	48		110		14	42.5	300	250	350		19	M16	5
160L
180L		55	M36X3		82		19.9
200L	FF400	60	M42X3	140	105	16	21.4	400	350	450					8
225M		65					23.9
250M	FF5000	70	M48X3			18	25.4	500	450	550
280S		85	M56X4	170	130	20	31.7
280M
315S	FF600	95	M64X4			22	35.2	600	550	660		24	M20	6
315M

机座号	外形尺寸 Overall Dimensions
机座号	AD	HE	L	LA	LB
112M	160	230	630	14	550
132M	160	218	687	14	607
160M	200	265	808	18	698
160L		265	852		742
180L		285	920		810
200L	245	317	1028	20	888
225M		335	1100	20	960
250M		375	1257	22	1117
280S	315	455	1328		1158
280M	315	455	1379		1209
315S	370	520	1452	25	1282
315M	370	520	1503	25	1333
